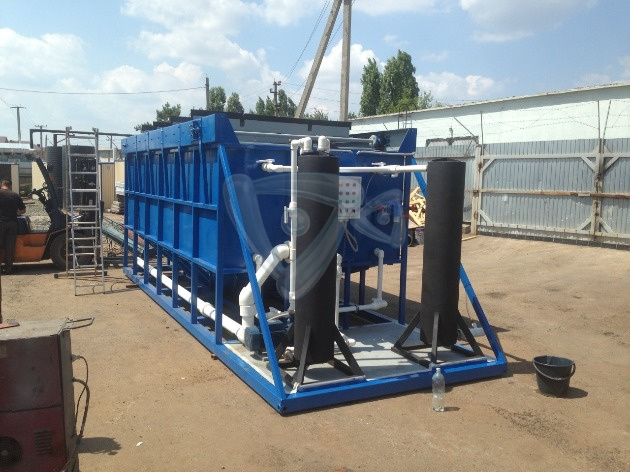

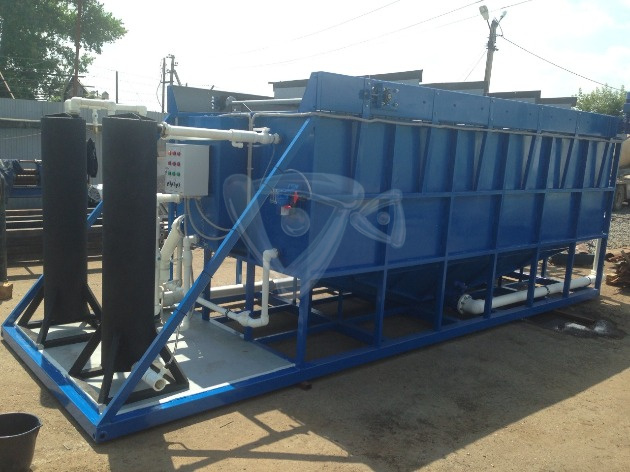

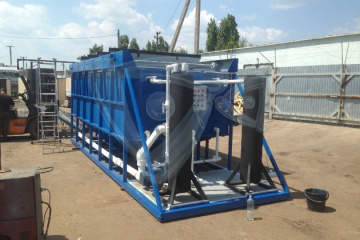

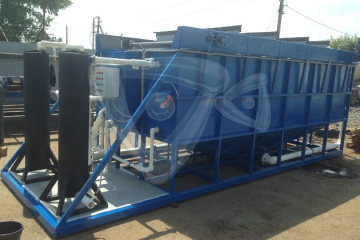

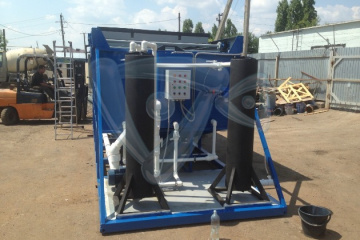

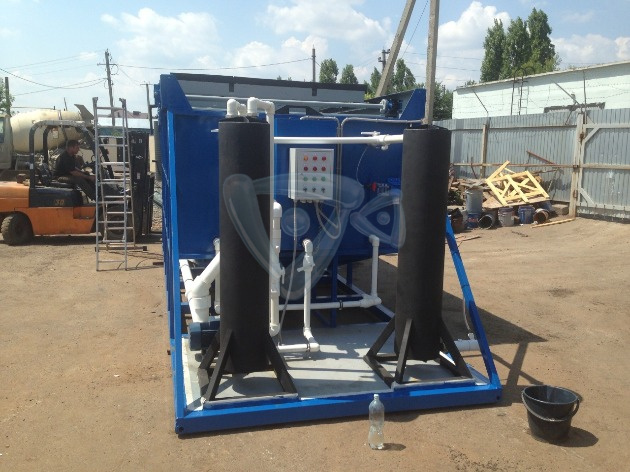

Флотационная установка двухступенчатая, проточного типа «ФТ-12» производительностью 12 м3/час.
Флотационная установка серии «ФТ» представляет двухступенчатый проточный агрегат для флотационной очистки загрязненных сточных вод от ПАВ, органических примесей, нефтепродуктов, взвешенных частиц, масел жиров и других примесей. Изготовлена по ТУ и подходит для использования в системах очистки стоков:
- предприятий нефтехимической, мясомолочной, масложировой промышленности;
- производств, обслуживающие железнодорожный транспорт;
- прачечных и пр.
Любые по составу сточные воды, прошедшие установку, подлежат дальнейшей доочистке на сооружениях биологической очистки стоков. При содержании в них нефтепродуктов рекомендуется подвергать их также глубокой сорбционной очистке.
Работа флотационной установки может быть организована с применением различных химических реагентов (коагулянтов, флокулянтов), а также без них. Выбор схемы зависит от вида примесей в стоках, их концентрации и требований к уровню очистки.
В зависимости от принятой технологии очистки стоков установка может быть включена в схему очистки стоков с другими видами оборудования, работающими на иных принципах (например, нейтрализация стоков, гальванокоагуляция, электрокоагуляция).
Работа установки возможна:
- только в закрытых производственных помещениях, класса ПУЭ-П-1, отнесенных к категории «Д»;
- при внутренней температуре воздуха +5°С…+35°С и влажности 65% (соответствует температуре +20°С).
Технические характеристики флотационной установки
| Характеристики | Единица измерения | Значение |
|---|---|---|
| «ФТ-12» | ||
| Производительность (номинальная)* | м3/час | 12 |
| Габариты в собранном виде: | ||
| - длина | мм | 6300 |
| - ширина | мм | 2000 |
| - высота | мм | 2300 |
| Вес (без загрузки), не больше | кг | 3100 |
| Напряжение питающей сети переменного тока | к-во фаз/В | 3/380 |
| Установленная электрическая мощность | кВт | 8,0 |
Эффективная работа установки возможна:
- при температуре воды на входе не выше +40°С; при превышении ее до +60°С оборудование комплектуется (под заказ) дополнительно специальным насосным агрегатом;
- при уровне показателя стоков на входе в интервале рН 6,5…8,5; при отклонениях от него используется оборудование, выполненное из нержавеющих материалов марки AISI 316L;
- при суммарной суточной эксплуатации не более 16 часов.
Рекомендуемые химреагенты для очистки сточных вод на установке:
- при наличии жиро- и нефтесодержащих примесей:
- коагулянты: соли железа II, алюминия III;
- флокулянты: вещества анионного и катионного типа.
- подбор конкретных реагентов для связывания других загрязнителей производится экспериментально на основании технологических исследований реальных стоков и их воздействий с различными реагентами в разных их дозах;
- не рекомендуется использование в технологии:
- мало- и/или нерастворимых химреагентов;
- реагентов, которые при взаимодействии со стоками образуют нерастворимые соединения.
Эффективность работы установок «ФТ» зависит от состава и свойств сточных вод, принятой технологии их очистки.
Оптимальные показатели очистки стоков флотационными установками флотаторами определяют экспериментально на этапе разработки технологии очистки загрязненных вод.
При этом:
- номенклатура видов загрязнителей, не является исчерпывающей и может быть расширена;
- реальные показатели очищенных вод на выходе из установки не должны превышать требования нормативных документов.
Показатели очистки сточных вод флотационными установками
| Загрязнения | Допустимые концентрации загрязнений сточной воды на входе в установку, мг/л | Эффективность очистки, %, не менее |
|---|---|---|
| Взвешенные вещества | 10000 | 90 |
| Нефтепродукты | 5000 | 96 |
| Жиры | 5000 | 90 |
| ХПК | 5000 | 60 |
| БПКполн. | 2500 | 60 |
| ПАВ* | 300 | 60 |
Флотационная установка «ФТ» состоит из агрегатов
| Позиция* (по рис. 1) | Наименование | Кол-во (шт.) |
|---|---|---|
| 1 | Камера смешения | 1 |
| 2 | Емкость установки | 1 |
| 3 | Насосный агрегат | 1 |
| 4 | Эжектор | 1 |
| 5 | Сатуратор | 1 |
| 6 | Скребковый механизм | 1 |
| 7 | Мотор-редуктор | 1 |
| 8 | Рама | 1 |
| 40, 41 | Блок САУ-М6, пульт автоматической системы управления | 1 |
Флотационная установка поставляется Заказчику в следующей комплектации
| № п/п | Наименование единиц комплектации | Количество (шт.) |
|---|---|---|
| 1 | Флотационная установка «ФТ-12» в сборе | 1 |
| 2 | Сигнализатор уровня САУ-М6 | 1 |
| 3 | Руководство по эксплуатации (паспорт) | 1 |
| 4 | Паспорт на насосный агрегат | 1 |
| 5 | Паспорт на мотор-редуктор | 1 |
| 6 | Паспорт на блок САУ-М6 | 1 |
Дополнительно (под заказ) флотационные установки «ФТ-12» комплектуются оборудованием для обработки стоков реагентами, прочими агрегатами, устройствами.
